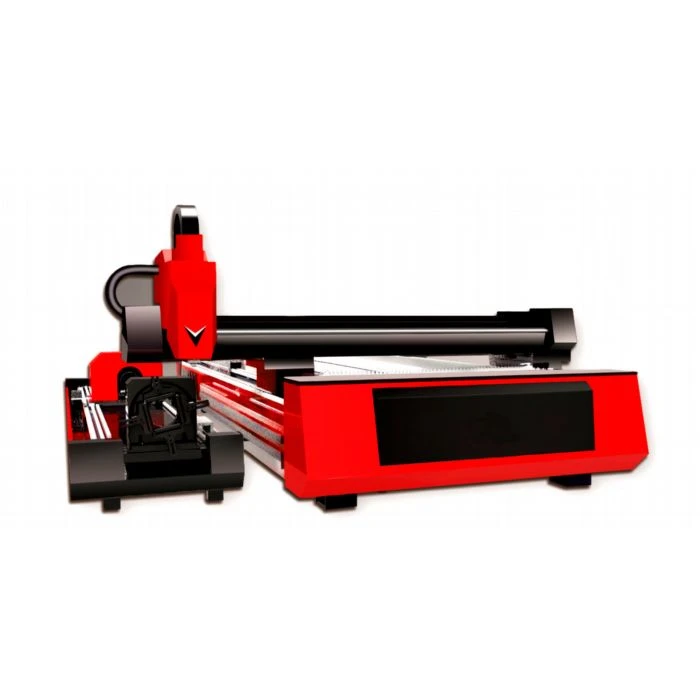

Lazerli kesish mashinasi tizimi odatda lazer generatori, (tashqi) nurli uzatish komponenti, ishchi dastgoh (dastgoh), mikrokompyuterning raqamli boshqaruv shkafi, sovutgich va kompyuterdan (apparat va dasturiy ta'minot) iborat.
1) Mashina asbobining asosiy mashina qismi: lazerni kesish dastgohining mashina qismi, X, Y va Z o'qlarining harakatini, shu jumladan kesish ish platformasini amalga oshiradigan mexanik qism. Bu ishlov beriladigan qismni joylashtirish uchun ishlatiladi va odatda servo dvigatel tomonidan boshqariladigan boshqaruv dasturiga muvofiq to'g'ri va aniq harakatlanishi mumkin.
2) Lazer generatori: lazer nur manbasini ishlab chiqaruvchi qurilma. YAG qattiq lazerlari ishlatilgan holatlar bundan mustasno, lazerni kesish uchun ularning ko'pchiligi CO2 gaz lazeridan yuqori elektr-optik konvertatsiya samaradorligi va yuqori chiqish quvvatiga ega. Chunki lazerni kesish yuqori nur sifatini talab qiladi, hamma lazerlarni ham kesish uchun ishlatish mumkin emas. Gauss rejimi 1500 Vt dan kam, past tartibli karbonat angidridli lazer 100W-3000W va 3000W dan yuqori multimod uchun mos keladi.
3) Tashqi optik yo'l: lazerni kerakli tomonga yo'naltirish uchun ishlatiladigan refraktsion oyna. Nur yo'lining noto'g'ri ishlashiga yo'l qo'ymaslik uchun, barcha ko'zgular himoya qopqog'i bilan himoyalangan bo'lishi kerak va linzalarni ifloslanishdan himoya qilish uchun toza musbat bosimli himoya gazini kiritish kerak. Yaxshi ishlashga ega linzalar to'plami cheksiz kichkina joyga burchaksiz burchakni qaratadi. Odatda, fokus uzunligi 5,0 dyuym bo'lgan linzalar ishlatiladi. 7,5 dyuymli linzalar faqat qalinligi> 12 mm bo'lgan materiallar uchun ishlatiladi.
4) Raqamli boshqaruv tizimi: X, Y, Z o'qlarining harakatini amalga oshirish uchun dastgohni boshqaring, shuningdek lazerning chiqish quvvatini boshqaring.
5) tartibga solinadigan elektr ta'minoti: lazer, CNC dastgohi va elektr ta'minoti tizimi o'rtasida bog'langan. Asosan tashqi elektr tarmoqlarining aralashuvining oldini olishda muhim rol o'ynaydi.
6) Kesish boshi: U asosan bo'shliq, fokusli linzalarni ushlagichi, fokusli linzalar, sig'im sensori va yordamchi gazli ko'krak kabi qismlarni o'z ichiga oladi. Kesish boshi haydash moslamasi dasturga muvofiq Z o'qi bo'ylab harakatlanish uchun kesish boshini haydash uchun ishlatiladi va servo dvigatel, vint yoki tishli va boshqa uzatish qismlaridan iborat.
7) Operatsion stol: butun kesish moslamasining ish jarayonini nazorat qilish uchun ishlatiladi.
8) Suv sovutgichi: lazer generatorini sovutish uchun ishlatiladi. Lazer - elektr energiyasini yorug'lik energiyasiga aylantiruvchi qurilma. Masalan, CO2 gaz lazerining konversiya tezligi odatda 20%ni tashkil qiladi, qolgan energiya esa issiqlikka aylanadi. Sovutish suvi lazer generatorining normal ishlashini ta'minlash uchun ortiqcha issiqlikni olib ketadi. Sovutgich, shuningdek, nurni uzatishning barqaror sifatini ta'minlash va haddan tashqari harorat tufayli linzalarning deformatsiyalanishi yoki sinishining oldini olish uchun, tashqi yorug'lik yo'lining reflektorini va dastgohning ko'zgu oynasini sovutadi.
9) Gaz tsilindrlari: lazerli tebranish uchun sanoat gazini to'ldirish va kesish boshi uchun yordamchi gaz etkazib berish uchun ishlatiladigan o'rta gaz ballonlari va yordamchi gaz ballonlari bilan ishlaydigan lazerli kesish mashinasi.
10) Havo kompressori, havo saqlash tanki: siqilgan havoni etkazib berish va saqlash.
11) Havo sovutgichli quritgich, filtr: yo'l va reflektorning normal ishlashini ta'minlash uchun lazer generatori va nur yo'lini toza va quruq havo bilan ta'minlash uchun ishlatiladi.
12) Shamollatish chang yig'uvchisi: ishlov berish jarayonida hosil bo'ladigan tutun va changni chiqarib oling va chiqindi gazining chiqarilishi atrof -muhitni muhofaza qilish standartlariga javob berishi uchun filtrlash ishlarini bajaring.
13) Shlaklarni to'kish mashinasi: ishlov berish jarayonida hosil bo'lgan qoldiq va qoldiqlarni olib tashlang.
