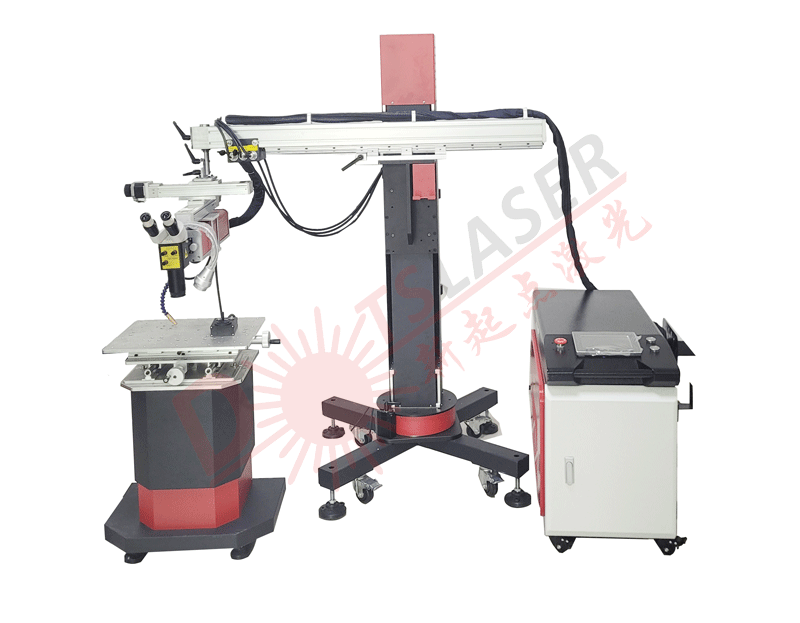

Qolib tolali lazerli payvandlash mashinasi

Mog'or tolali lazerli payvandlash mashinasi hozirgi ilg'or payvandlash uskunasidir. Bu qolib sanoati uchun maxsus mo'ljallangan maxsus payvandlash lazer uskunasi. U nozik qoliplarni ta'mirlash va mahsulotni ishlab chiqarishda yuzaga kelgan xatolarni tuzatish uchun ishlatiladi.

Send Inquiry

Product Introduction

Qolib tolali lazerli payvandlash mashinasi

Mahsulotlar tavsifi

Qolib tolali lazerli payvandlash mashinasi payvandlash texnologiyasi sohasida inqilobiy mahsulotdir. Turli xil qoliplar uchun yuqori sifatli va aniq payvandlashni ta'minlash uchun ilg'or lazer texnologiyasidan foydalanadi.Mould Fiber Lazerli payvandlash mashinasi hozirgi ilg'or payvandlash uskunasi hisoblanadi. Bu qolib sanoati uchun maxsus mo'ljallangan maxsus payvandlash lazer uskunasi. U nozik qoliplarni ta'mirlash va mahsulot ishlab chiqarishdan kelib chiqqan xatolarni tuzatish uchun ishlatiladi. Uning ixcham tuzilishi va foydalanuvchilarga qulay interfeysi bilan zanglamaydigan po'lat, alyuminiy va guruch kabi turli materiallarni payvandlash uchun ko'p qirrali vositadir.

Mold tolali lazerli payvandlash mashinasining afzalliklari

1. Lazer optik toladan o'tgandan so'ng, nuqta yanada bir xil va barqaror bo'ladi, bu esa payvand sifatini yaxshilaydi. Lazer nurlari fokuslangandan so'ng, kichik yorug'lik nuqtasi yuqori quvvat zichligiga ega va uni aniq joylashtirish mumkin. U mog'orni ta'mirlash uchun maxsus optimallashtirilgan bo'lib, kuchliroq moslik va yaxshi ta'sirga ega.

2.Ilg'or avtomatik soya tizimini qabul qilish, ish paytida xodimlarning ko'ziga lazerning rag'batlantirilishini yo'q qiladi.

3.Yuqori pozitsiyali payvandlash uchun mikroskop va harakatlanuvchi X o'qi bilan CCD kamera tizimi.

4. Uch o'lchovli bum qolipni harakatlantirmasdan katta qolib ta'mirlash muammosini hal qilishga yordam beradi va joystik tarjima bosqichini (200 mm × 300 mm Avtomatik tarjima bosqichi) harakatini boshqaradi. Katta qoliplarni va o'ta katta qoliplarni o'tkir asboblar, uzoq umr va yuqori aniqlik bilan lazer bilan ta'mirlashni amalga oshirish oson;

5. Yuqori aniqlikdagi markalash, tezkor, o'yma chuqurligini nazorat qilish mumkin.

6.Ish stoli motorli yoki qo'lda bo'lishi mumkin.

7.Spot o'lchami mustaqil ravishda maxsus sozlangan.

Ilovalar

Mog'or tolali lazerli payvandlash mashinasi turli xil 3C elektron raqamli mahsulotlar, mobil telefonlar, o'yinchoqlar, avtomobillar, mototsikllar va boshqa qolib ishlab chiqarish va qoliplash sanoatida qo'llaniladi.

Mog'orni ta'mirlash uchun lazerli payvandlash paychalarining ishlatilishi ishlatilgan qolipni qayta ishlatishi mumkin, bu qolib ishlab chiqarish xarajatlarini sezilarli darajada tejaydi va ish samaradorligini oshiradi.

Qolib tolali lazerli payvandlash mashinasi texnologiyasi qolipning ishlab chiqarish dizayni yoki hajmini o'zgartirish va yaratish, ishlab chiqarish aylanishini va qolib mahsulotlarini ishlab chiqish vaqtini qisqartirish uchun ham qo'llanilishi mumkin.

Bu nozik mexanik asboblarni ta'mirlash va payvandlash, turli metall konstruksiya qismlarini va oltin va kumush zargarlik buyumlarini payvandlash uchun javob beradi.

Parametrlar

YO'Q.	Ism	Kalıp lazerli payvandlash mashinasi
1	Mashina modeli	DS-1500
2	Lazer kuchi	1500W
3	Lazer to'lqin uzunligi	1080±10nm
4	Puls kengligi	1-100ms
5	Lazer chastotasi	1-1000Hz
6	Spot o'lchami sozlanishi diapazon	0.3-2 mm
7	Sovutish tizimi	Suvni sovutish
8	Ish stoli sayohati	200x300 mm
9	Nominal quvvat sarfi	7KVt
10	Lazer modeli	CW
11	Quvvat diapazoni	0-100%
12	Kuzatish tizimi	Mikroskop (360 daraja aylanadigan) yoki displey
13	Himoya gazi	Argon
14	Elyaf kabel uzunligi	8m
15	Quvvatlantirish manbai	Standart uch fazali 220v ± 5% /50Hz / 20A;
16	Sovutish usuli	Suvni sovutish (ikki harorat va ikki tomonlama nazorat)
17	Nominal quvvat	5,6 kVt
18	Payvandlash chuqurligi	3.0 mm dan kam yoki unga teng (materialga bogʻliq)
19	Elyaf yadrosi diametri	50 μm
20	Quvvatlantirish manbai	Quvvatlantirish manbai

mahsulotning asosiy texnologiyalari

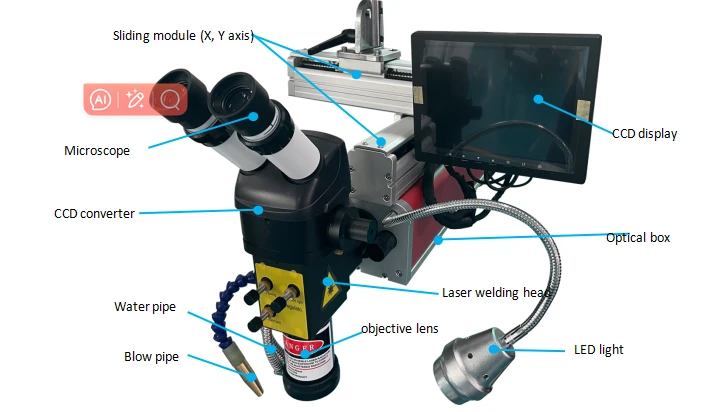

product-722-412

01.

Mikroskop: yuqori aniqlikdagi kuzatish oynasi, yuqori aniqlikdagi payvandlash mahsulotlari.

Ob'ektiv ob'ektiv: lazerli fokuslash.

Lazerli payvandlash boshi: lazerni konvertatsiya qilish komponenti, lazer nurining o'rnini sozlang.

Puflash trubkasi: himoya gaz chiqishi porti.

Sürgülü modul: oldinga, orqaga, chapga va o'ngga (elektr) harakat qilish uchun lazer boshini boshqaring.

LED yorug'lik:Mikroskop uchun yorug'lik manbai.

Optik quti:Optik tolali kabellarni va boshqa quvvat kabellarini joylashtirish.

Suv quvuri:Ob'ektiv sovuq suv aylanish tizimi.

CCD konvertori:CCD ekranli displeyni konvertatsiya qilish.

CCD displey:Payvandlash oynasi.

02.

Qolib tolali lazerli payvandlash mashinasi yuqori samarali va energiya tejaydigan ilg'or lazer generatori bilan qurilgan. Barqaror va barqaror payvandlash natijalarini ta'minlab, kamroq energiya sarflaydi. Bundan tashqari, an'anaviy payvandlash mashinalari bilan solishtirganda texnik xizmat ko'rsatish xarajatlari past bo'lib, uzoq muddatda vaqt va pulni tejaydi.

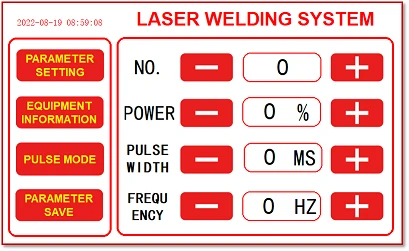

Boshqaruv paneli operatsiyalari

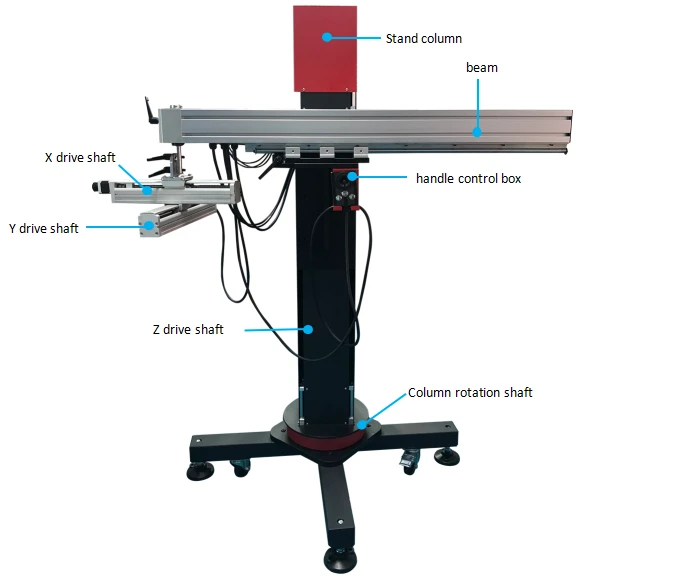

Umumiy struktura diagrammasi

Kafolat va sotishdan keyingi

a. Kafolat

Lazer manbai uchun bir yil, boshqa aksessuarlar uchun bir yil, masalan, galvo boshi, ob'ektiv, boshqaruv paneli, quvvat manbai, iste'mol qilinadigan qismlar, masalan, klaviatura va sichqoncha kabi kafolatda emas.

DOTSLASER rasmiy shartnoma bo'yicha ishlab chiqarilgan va jo'natilgan mahsulotlarni saqlab qolishni va'da qiladi va har bir ta'mirlangan mashina to'g'ri ishlatilsa yaxshi ishlashini kafolatlaydi.

DOTSLASER, agar mahsulotda moddiy yoki texnik muammo bo'lsa, kafolat muddati davomida uni ta'mirlash yoki almashtirish huquqiga ega. Oddiy sharoitlarda texnik xizmat ko'rsatish uchun haq olamiz. Mashinada maxsus muammolar mavjud bo'lsa, bepul bo'ladi.

b. Kafolat doirasi

DOTSLASER quyidagi hollarda bepul kafolat xizmatini taqdim etmaydi: mahsulot yoki qismlar ruxsatsiz o'zgartirish, demontaj qilish, takomillashtirish natijasida shikastlangan; mahsulot yoki ehtiyot qismlar favqulodda vaziyat yoki beparvolik tufayli shikastlangan; mahsulot yoki qismlar saqlanmaganligi sababli shikastlangan ……mijozlar foydalanuvchi qo'llanmasidagi ko'rsatmalarni o'rganish va mashinani to'g'ri ishlatish uchun javobgardir. Noto'g'ri ishlashga olib keladigan zararlar kafolat xizmatlarini ololmaydi. Aksessuarlar kafolatda emas.

Mijozlar kafolat doirasidagi muammoni aniqlagandan so'ng, 30 kun ichida yozma so'rov yuborishlari kerak, hech qanday uchinchi tomon texnik xizmat ko'rsatish jarayonida ishtirok etmasligi va DOTSLASER tomonidan ishlab chiqarilmagan mahsulotlar yoki qismlar ham kiritilmasligi kerak.

c. Texnik qo'llab-quvvatlash va mahsulotga texnik xizmat ko'rsatish

Foydalanishda qanday muammolar yuzaga kelsa, Dotslaser muhandisi bilan bog'laning va muhandisning ko'rsatmasi bilan muammolarni bartaraf qiling.

Ta'mirlash yoki almashtirishni kutayotgan barcha mahsulotlar DOTSLASER taqdim etgan hollarda joylashtirilishi kerak, aks holda DOTSLASER etkazilishi mumkin bo'lgan zarar uchun haq oladi.

Mijozlar DOTSLASER mahsulotlarini olganlarida, iltimos, mahsulot buzilganligini va aksessuarlar to'liq yoki to'liq emasligini tekshiring.

DOTSLASER yangi mahsulotlarni ishlab chiqishda davom etmoqda, bu fayldagi ma'lumotlar va parametrlar o'zgarishi mumkin. Barcha texnik parametrlar shartnomaga bo'ysunadi.

Yuqoridagi kafolat va sotishdan keyingi bandlar faqat ma'lumot uchun mo'ljallangan va rasmiy kontrastga bog'liq.

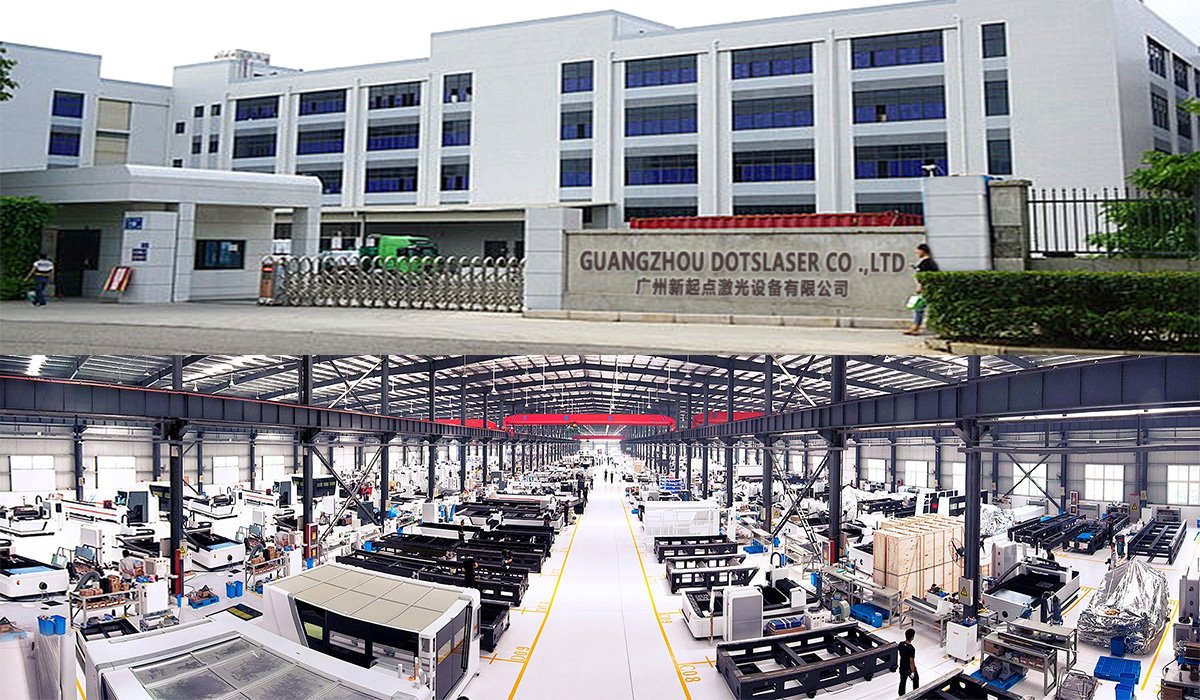

Zavod
