Lazerli payvandlash zanglamaydigan po'latdan
Lazerli payvandlash zanglamaydigan po'latdan
Mahsulotlar tavsifi
Lazerli payvandlash zanglamaydigan po'latdan so'nggi yillarda minimal issiqlik kiritish bilan aniq, yuqori sifatli choklarni etkazib berish qobiliyati tufayli asosiy birlashma texnologiyasi sifatida paydo bo'ldi. Jarayon tibbiy asboblar ishlab chiqarishdan aerokosmik ishlab chiqarishgacha bo'lgan turli xil ilovalarda tobora ko'proq foydalanilmoqda. Ushbu maqolada zanglamaydigan po'latdan lazerli payvandlash jarayoni va uning asosiy afzalliklari va muammolari haqida umumiy ma'lumot berilgan.
mashina xususiyatlari
Asosiy xususiyatlar
O'z-o'zidan ishlab chiqilgan boshqaruv tizimi, bir nechta xavfsizlik signallari, kichikroq o'lchamlar, moslashuvchan operatsiya va ulardan foydalanish oson.
Barqarorroq
Muammolarni bartaraf etish va muammolarni hal qilish, payvandlash boshining barqaror ishlashini ta'minlash uchun qulayroqdir.
Jarayon
Barcha parametrlar ko'rinadi, butun mashinaning holatini real vaqt rejimida kuzatish, oldindan muammolarni oldini olish uchun payvandlash sifati yanada mukammal, deformatsiya kichik va penetratsiya yuqori.
Barqaror parametrlar va yuqori takrorlanuvchanlik
Aniqlangan ko'krak havo bosimi va linza holati, agar lazer kuchi barqaror bo'lsa, jarayon parametrlari takrorlanishi kerak. Operator talablarini kamaytirish bilan birga samaradorlikni sezilarli darajada yaxshilaydi.
Lazerli payvandlash zanglamaydigan po'latdan yasalgan parametrlar
| Model seriyasi | DS-LW seriyali (RAYCU lazer manbai) | ||
| Model | DS-LW1000 | DS-LW1500 | DS-LW2000 |
| Lazer manba modeli | RRL-QCW 1000 | RRL-QCW 1500 | RRL-QCW 2000 |
| Chiqish quvvati | 1000W | 1500W | 2000W |
| Lazer to'lqin uzunligi | 1080±5 nm | ||
| Ishlash rejimi | Doimiy / modulyatsiya | ||
| Quvvatni sozlash diapazoni | 10-100% | ||
| Elyaf yadrosi diametri | 50 (25 100 200 ixtiyoriy) | ||
| Maqsad va joylashishni aniqlash | Qizil chiroq | ||
| Elyaf uzunligi | 10 m | ||
| Payvandlash tezligi | 0-120mmks | ||
| Qo'llash qalinligi | < 3.5mm (depending on he material) | ||
| Tel oziqlantiruvchi | Standart sim uzatish tezligi 38-600mm/min | ||
| Tel besleme diametri | {0}},8/1,0/1,2/1,6/mm | ||
| Sovutish usuli | Suv ko'ring | ||
| Ish muhiti | 10-40'c,namlik 10-85%, kondensatsiya yo'q | ||
| Nominal quvvat | 4KVt/6KV/8KVt | ||
| Ishlash kuchlanishi | 380+10%VAC,50/60Hz | ||
| O'lchamlari | 1150X630x1080 mm | ||
| Umumiy og'irlik | Taxminan 250 kg | ||

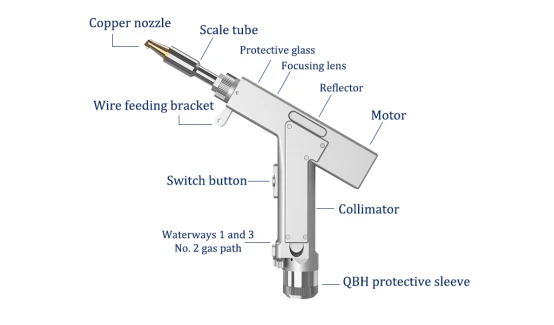

Lazerli payvandlash zanglamaydigan po'latdan yasalgan qurol parametrlari
| Ta'minot kuchlanishi (V) | 220±10% VAC 50/60Hz |
| Joylashtirish muhiti | Silliq, tebranish va ta'sirga ega |
| Ish muhitining harorati | 10- 40 |
| Ish muhitining namligi | < 70 |
| Sovutish usuli | Suvni sovutish |
| Qo'llaniladigan to'lqin uzunligi | 1064nm (±10nm) |
| Amaldagi quvvat | <2000W |
| Kollimatsiya | D20*5/F60 |
| Diqqat | D20*4.5/F150 |
| Fikrlash | 30*14 T2 |
| Himoya sinflarining xususiyatlari | 18*2 |
| Qo'llab-quvvatlashning maksimal bosimi | 10 bar |
| Fokusning vertikal sozlash diapazoni | ±10 mm |
| Spotni sozlash diapazoni | Chiziq 0-5mm |
| Og'irligi | SUP15S 1,25KG/SUP20S 0,8KG |

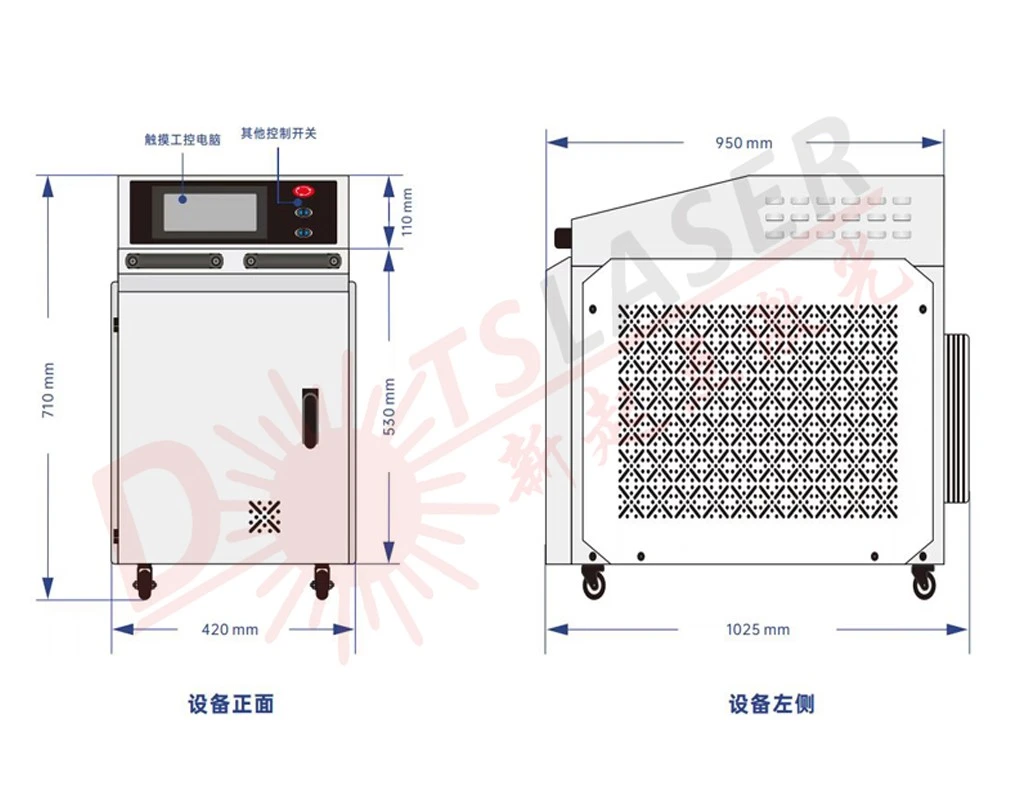

Lazerli payvandlash zanglamaydigan po'latdan yasalgan mashinaning o'lchami
Lazerli payvandlash nima?
Lazerli payvandlash - bu ikkita metall yuzani birlashtirish uchun yuqori energiyali lazer nurlaridan foydalanadigan jarayon. Lazer nuri linza yoki oyna yordamida ish qismiga qaratiladi va energiyani kichik maydonga to'playdi va yo'naltiradi, bu ikki metalni birlashtiradigan mahalliy "erigan hovuz" hosil qiladi. Jarayon, odatda, kerakli payvandlash xususiyatlariga erishish uchun lazer intensivligini, pulsning davomiyligini va nuqta o'lchamini sozlaydigan kompyuter dasturi orqali boshqariladi.
Yetkazib berish va yetkazib berish
TSS
1-savol: Paket qanday?
2-savol: Tashish paytida paket shikastlanadimi?
3-savol: Mashinani qanday o'rnatish va ishga tushirish kerak?
4-savol: Mashina noto'g'ri ketsa, qanday qilishim mumkin?
