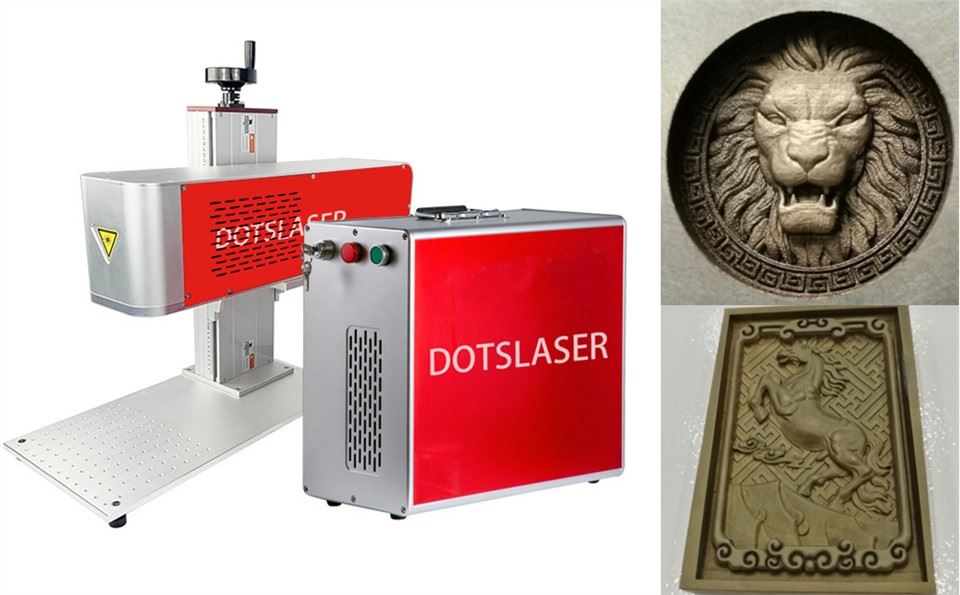

3D egri sirt lazer markeri

3D egri sirt lazer markeri

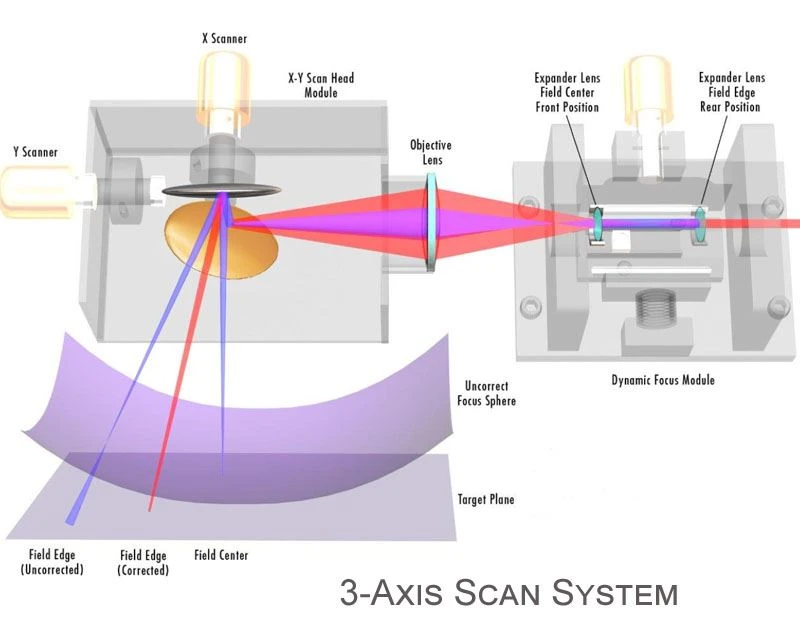

3D Curved Surface Laser Marker - tartibsiz sirt ob'ektlarida maxsus ishlov berish usuli. 2D lazerli markalash bilan solishtirganda, 3D markalash texnologiyada sezilarli darajada yaxshilandi, u skanerlash boshi ichidagi 3- o'qi tomonidan boshqariladi, shu jumladan X o'qi, Y o'qi, Z o'qi, 3 o'qi o'ta yuqori tezlikda silkinadi. ishda, Z o'qi oldinga va orqaga harakat qilish orqali fokus masofasini avtomatik ravishda boshqaradi. ob'ektlarning turli sohalarida fokus masofasini bir xil saqlash.

3D kavisli lazerli markalash mashinasi tartibsiz ob'ektlarda, hatto murakkab yuzalar uchun ham fokussiz ishlov bermasdan yanada mukammal belgilarni amalga oshirishi mumkin. Eğimli sirt, yuqori va past sirt, silindrsimon sirt, konusning yuzasi, sferik sirt va ekstrudirovka qilingan sirt kabi turli sirt belgilarini amalga oshirishi mumkin. Bu diqqatni qo'lda sozlash, tekislash va boshqa murakkab jarayonlarni yo'q qiladi. Uch eksa nazorat qilish tizimi orqali turli burchaklar va balandliklar mukammal markalash talablariga javob berish uchun sozlanishi mumkin.

Amaldagi sanoat tarmoqlari

Avtomobil, aerokosmik, elektronika, tibbiy asbob-uskunalar, iste'mol mahsulotlari va boshqalar, bu silindrlar, naychalar, sharlar yoki tartibsiz shakldagi elementlarni samarali va aniq belgilash imkonini beradi.

Texnik parametrlar

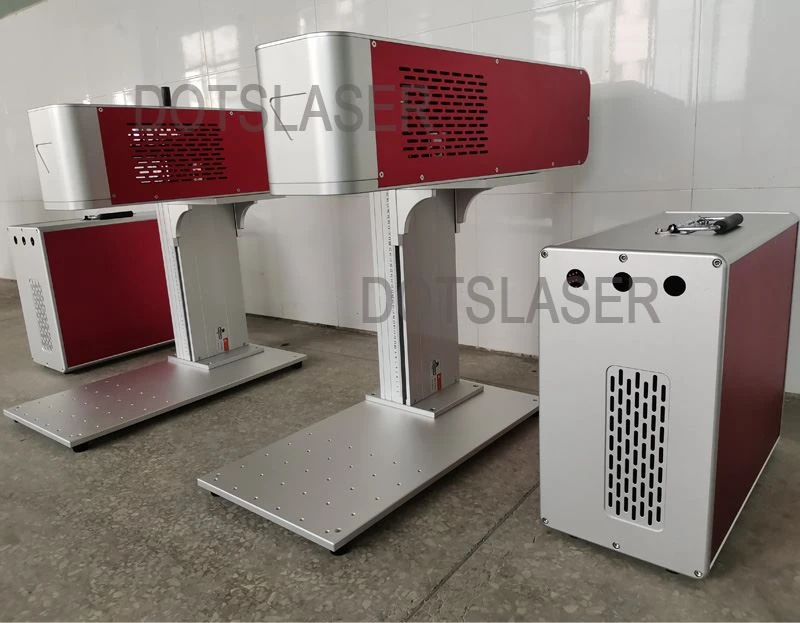

Tafsilotlar namoyishi





3D dinamik fokusli lazer markalash mashinasi 2D lazer markalash mashinasida mavjud bo'lmagan quyidagi afzalliklarga ega:

1.  Fokus uzunligi 3D belgilash uchun dinamik ravishda sozlanishi mumkin

   3D markalash fokus uzunligini va lazer nurining o'rnini avtomatik va tez o'zgartirishi mumkin, shuning uchun u 2D belgilash uchun imkonsiz bo'lgan egri ob'ektlarga belgi qo'yishi mumkin. 3D markalash bir vaqtning o'zida nurni proyeksiyalash oralig'ida har qanday sirt belgilarini bajarishi mumkin, bu esa ishlov berish samaradorligini sezilarli darajada oshirishi mumkin. Ko'pgina sanoat mahsulotlarining sirt shakli tekis emas va 2D markalash haqiqatan ham kuchsiz, ammo 3D markalashga erishish oson.

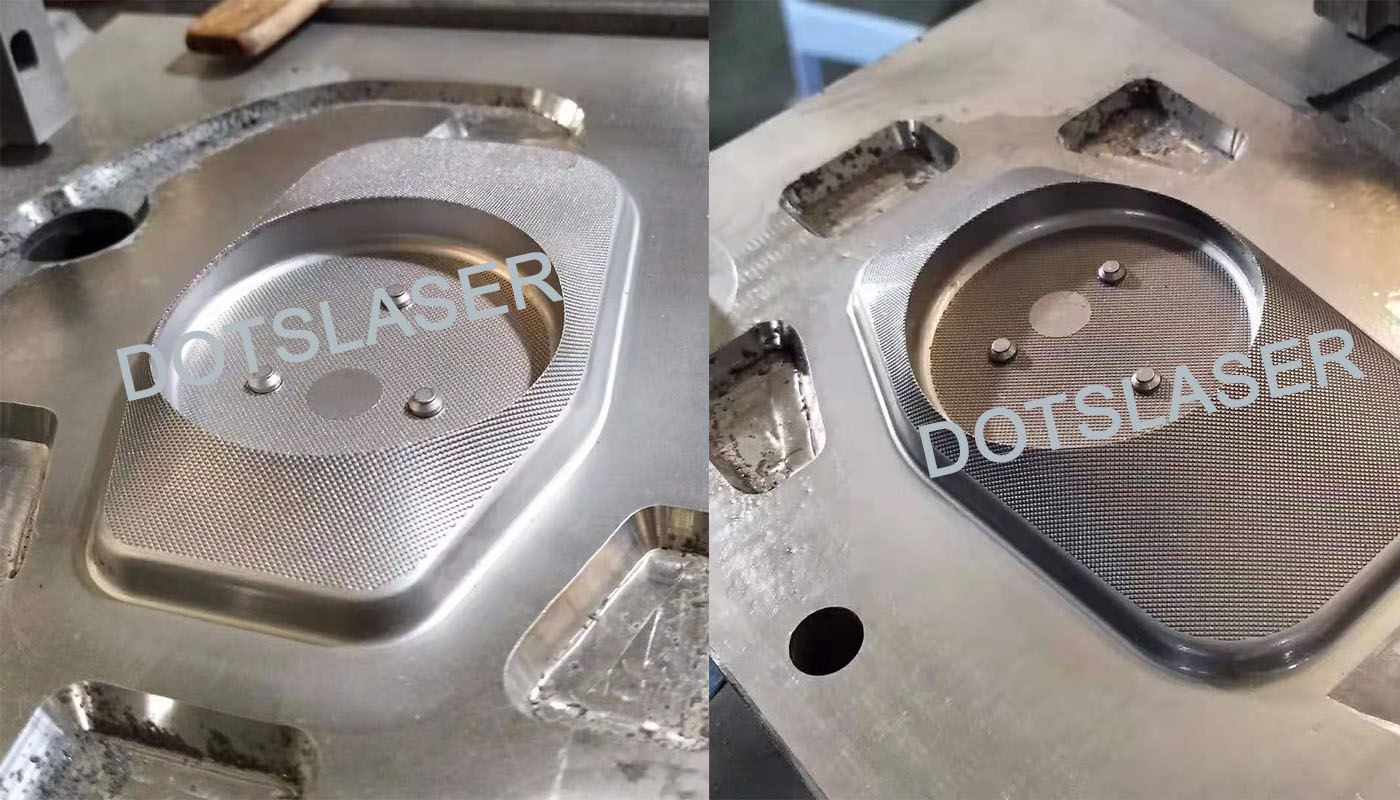

2.   Bu chuqur o'yma uchun ko'proq mos keladi.

   An'anaviy 2D markalash mashinalari ob'ektlar yuzasida chuqur o'yib yozishda katta kamchiliklarga ega. Gravürlash jarayonida lazer fokusi yuqoriga qarab harakatlansa, ob'ekt yuzasida lazer energiyasining olovi asta-sekin kamayadi. Bir muncha vaqt o'tgach, lazer nuri defokuslangan holatda bo'ladi, bu chuqur o'yma effekti va samaradorligiga jiddiy ta'sir qiladi.



    An'anaviy chuqur o'yma usuli uchun, ko'taruvchi stol fokus uzunligi mos holatda bo'lishini ta'minlash uchun ishlov berish jarayonida mos ravishda mos balandlikka o'tadi. 3D chuqur o'yma ishlov berishda bunday muammolar mavjud emas, shuning uchun u elektr ko'tarish stolining narxini tejash bilan birga ta'sirni kafolatlaydi va samaradorlikni oshiradi.

3.

4.  Kengroq ishlov berish maydoni va nozik lazer nurlari.

   3D markalash old fokus va orqa fokus rejimlariga bo'linadi. Kattaroq belgilash diapazoniga erishish uchun oldingi fokus rejimidan foydalaning. Odatda, kattaroq X va Y o'qi burilish linzalari hodisa lazer nuqtasini kattaroq qilish uchun ishlatiladi, shuning uchun kichikroq yo'naltirilgan nuqta olish va energiya zichligi kattaroq maydonni qayta ishlash ehtiyojlarini qondirish uchun yuqori bo'ladi.



5.  Qora va oq belgilar va hatto ko'p rangli belgilar bir xil tekislikda, yanada boy effektlar bilan amalga oshirilishi mumkin.

   Anodlangan alyuminiy kabi qoraygan yuzalar, odatda, tegishli energiyaning yuqori chastotali impulslari yordamida bir oz fokuslash bilan belgilanadi. Defokuslash masofasi lazerning material yuzasida energiya taqsimoti va rang ta'siriga sezilarli ta'sir qiladi. Umumiy 2D markalash foydalanuvchilari uchun sirtni belgilash kabi ilg'or funktsiyalar talab qilinmasa ham, 3D markalash mashinasi ko'p kulrang va ko'p rangli effektlar bilan tekis ishlov berishni ham amalga oshirishi mumkin.

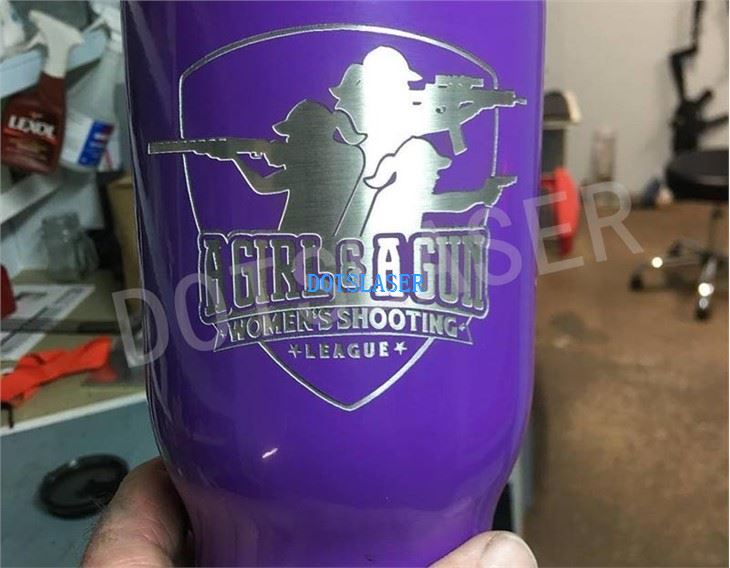

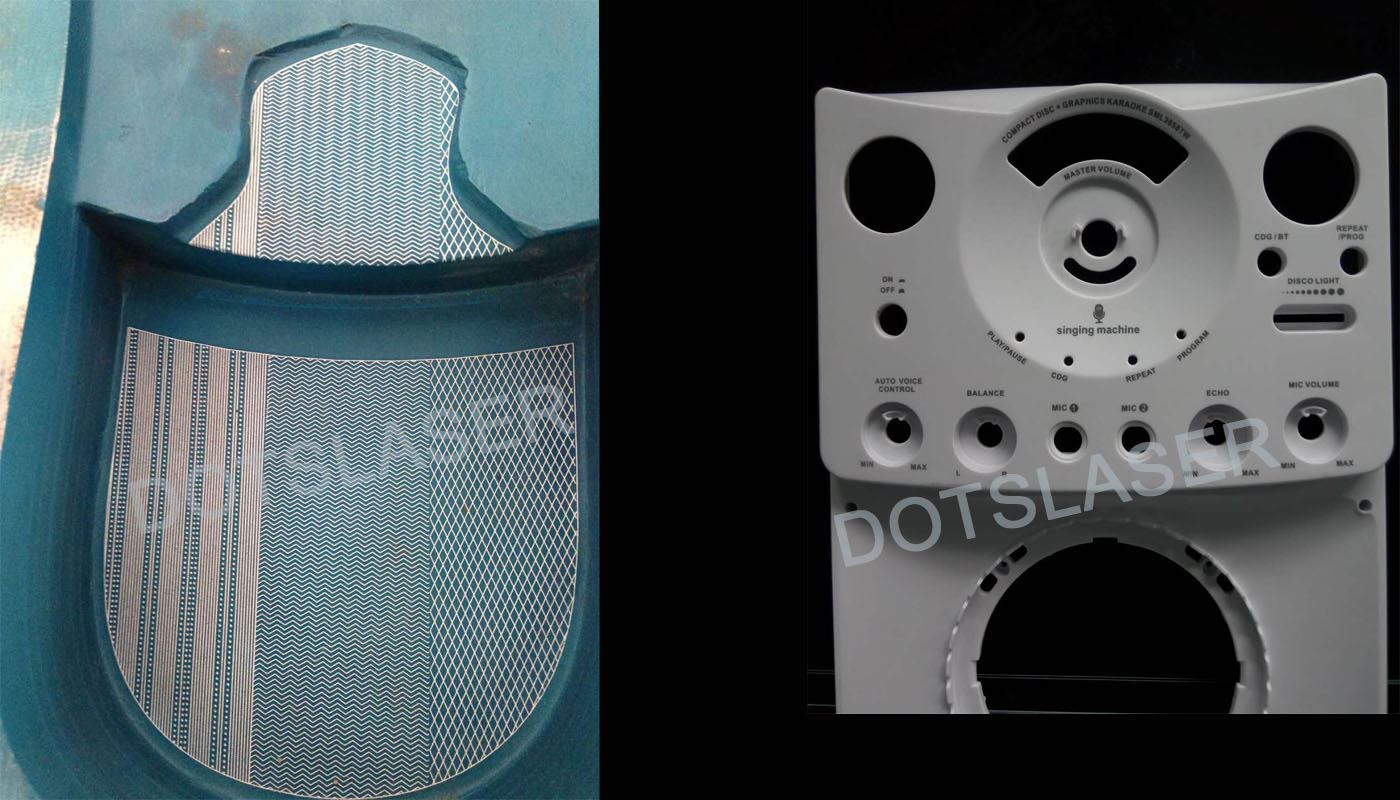

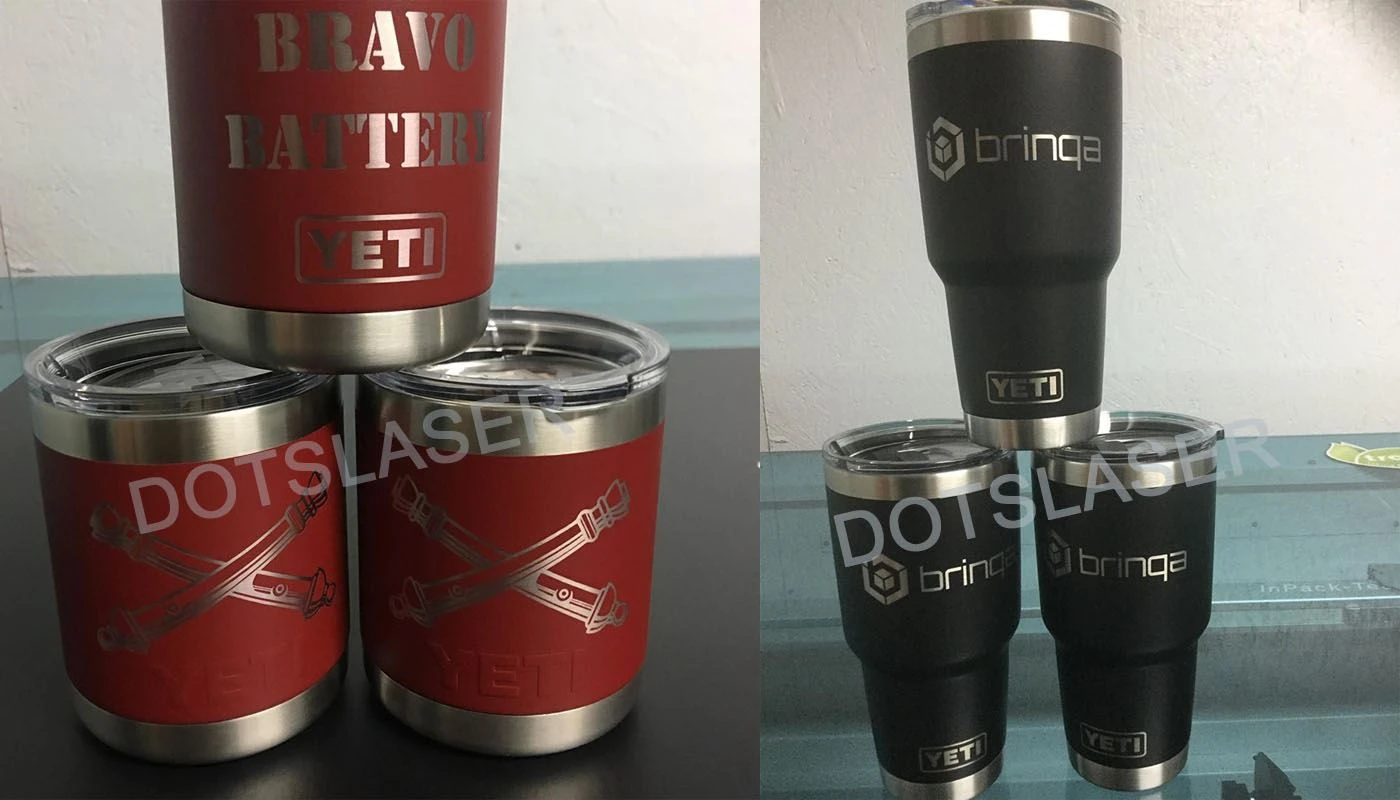

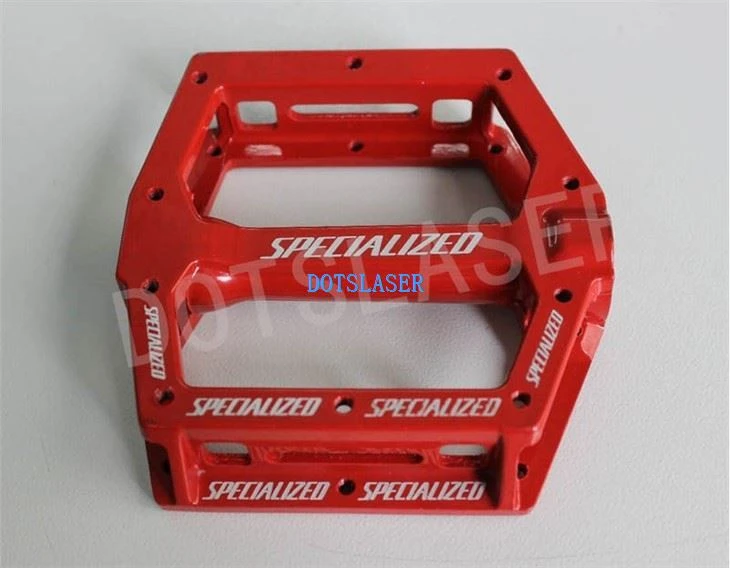

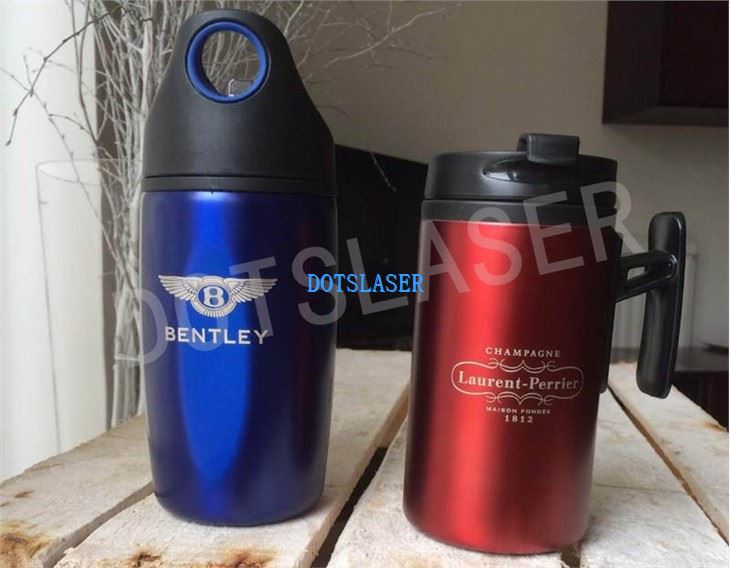

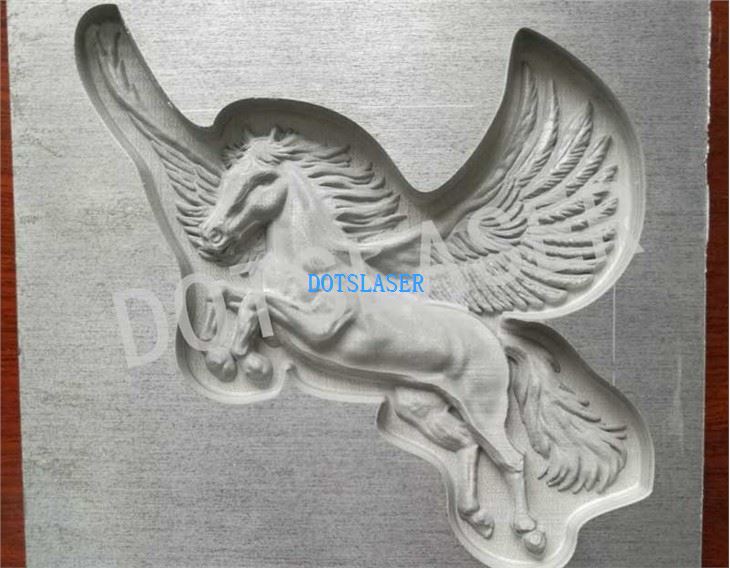

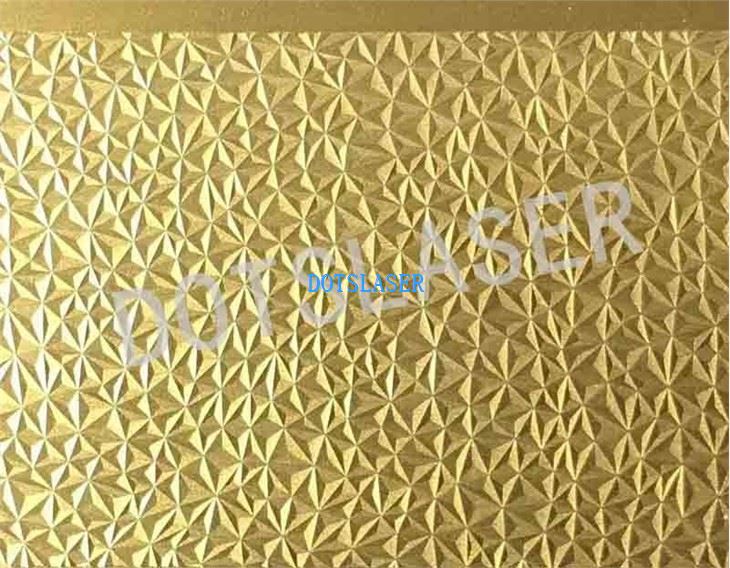

Namuna ko'rsatish









Yuk tashish va paket
