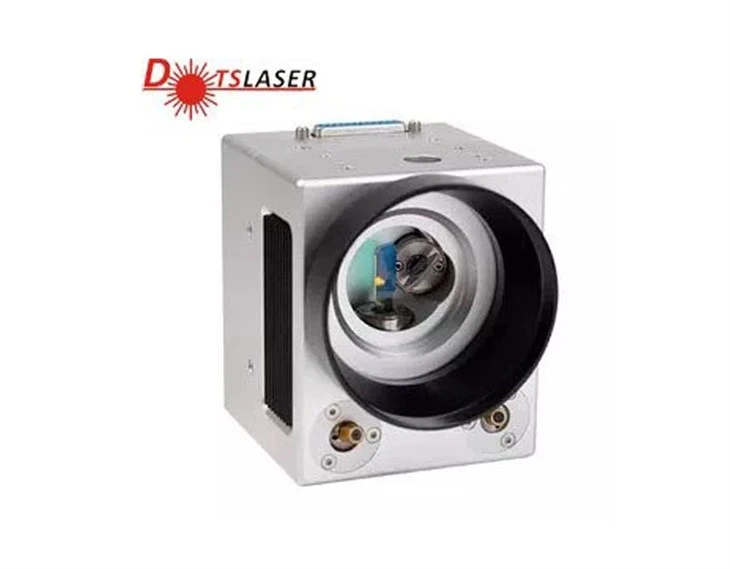

10mm duduqlanish boshlig'i
10mm duduqlanish boshlig'i
Mahsulot tavsifi

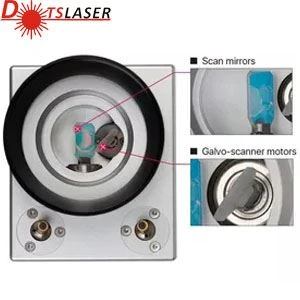

10mmlik darvozali skanerlash boshi skanerlash ko'zgulari uchun 10mm diapiragan divanda gravir tizimidagi komponentni anglatadi. Galvanometer skanerlari yoki galvo-skanerlar sifatida tanilgan skanerlash, masalan, oynalarni tezda harakatlantiradigan aniq belgi yoki o'yma naqshni to'g'ri ochish va chizish uchun javobgardir.
Tekshirishning 10 mm dog'ida boshlangan boshliq, kichikroq o'lchamdagi o'lchamda, skaner yuqori tezlikda ishlashi va aniq tafsilotlarni va aniq o'ymalarni talab qiladigan talablarga javob beradigan aniqlikni ta'minlaydi. Ushbu turdagi diapapyut o'lchami yuqori quvvatli lazerlarni joylashtirish uchun mo'ljallanmagan (odatda kattaroq teshiklarni talab qiladi), uni quyi quvvatli o'yma dasturlar uchun moslashtiradi.
Lazerni o'yma tizimini tanlaganda, kerakli o'yma aniqlik, murakkablik, ish joylari va lazer kuchiga asoslangan diapapaning o'lchamini ko'rib chiqing. 10mm dog'liqni skanerlash boshlig'i kichik mehnat sohalarida tafsilotlarni yaxshi bajaradi, ammo katta quvvatli loyihalar yoki yuqori quvvatli lazerni talab qiladiganlar uchun kattaroq diapapyut hajmini ko'rib chiqadi.
10mmlik diapapyut skaner boshi optik masofada sensordir. U CDD avtomatik joylashish funktsiyasi, avtomatik tuzatish funktsiyasi va ko'tarilishi va qisqartirish kompensatsiyasi funktsiyasi mavjud. Lazerni kesish mashinasi Lazerdan Lazerdan ajratilgan Lazerdan ajratilgan, u yuqori darajadagi zichlikning yuqori darajadagi tizimiga yo'naltirilgan. Lazer nuri ish qismini eritilgan yoki qaynash nuqtasiga etib borishi uchun ish qismining yuzasiga nurlanadi.
10mmlik darcha boshlig'i, tez skanerlash tezligi, uzoq chuqurlik va katta skanerlash burchagi xususiyatlariga ega. Bu juda yaxshi, mustahkam va ishlash oson. Ushbu skanerning boshi juda yuqori simulyatsiya tezligi, past shovqin, yuqori aniqlik va harorat barqarorligi. Uning yorug'lik uzatuvchi oyna yorug'lik uzatilishi, yuqori haroratga chidamlilik va korroziya qarshiligi bilan maxsus tebranadigan maxsus materialdan iborat.
1. Kiritish Aperturr: 10 mm
2
3. Yuqori tezlikdagi skanerlash, barqaror ishlash, kichik nol nolli siljish, kuchli aralashuv
4.Estenceence Terk: Lazerni boshqarish va ikki o'lchovli mahalliylashtirish va boshqalar.
5. Uch xil to'lqin uzunliklarini tanlash mumkin: 106um, 1064nm va 355nm.
Texnik parametrlar
|
Ish harorati |
0-45 ilmiy daraja |
|
|
Chiziqlilik |
99.9% |
|
|
SozlamoqVaqt |
Dan kam yoki unga teng0.5ms |
|
|
Shkala |
<40PPM/℃ |
|
|
Nolga tengSilliqlash |
<15mkaz. / daraja |
|
|
8 soatdan ko'proq vaqt davomida uzoq muddatli ko'taring |
<0.5mRad |
|
|
RmsHozirgi |
2.0A |
|
|
Cho'qqisi |
15a (max) |
|
|
Maksimal skanerlashBurchak |
±15daraja |
|
|
Saqlash harorati |
-10 +60 darajasiga |
|
|
Hal qilish |
12mekrad |
|
|
Takrorlash |
8mom |
|
|
KirishTeshik |
10. 0 mm |
|
|
Beam almashtirish |
13.4mm |
|
|
MotorVazn |
120g |
|
|
Chastota |
700 soatdan kam yoki unga teng |
|
|
To'lqin uzunligiVariantlar |
355,532,840,1064,1550,10600, |
|
|
Servo drayveri |
||
|
Kirish kuchlanishi |
± 15vdc |
|
|
Interfeys signallari |
Raqamli |
Xi 2-100 |
|
Analog |
±5V, ±10V |
|
|
Analog signalni kiritish qarshiligi |
200KΩ±1% |
|
|
Pozitsion signalni kiritish qarshiligi |
1KΩ±1% |
|
|
Lavozim signalini kiritish filiali |
0. 33V / diplom |
|
|
Lavozim signali chiqish shkalasi |
0. 33V / diplom |
|
|
Ish harorati |
0-45 ilmiy daraja |
|
|
O'lcham (l × w × h) |
75 × 50 × 28mm |
|
Har kuni qadoqlash
Guvohnoma
