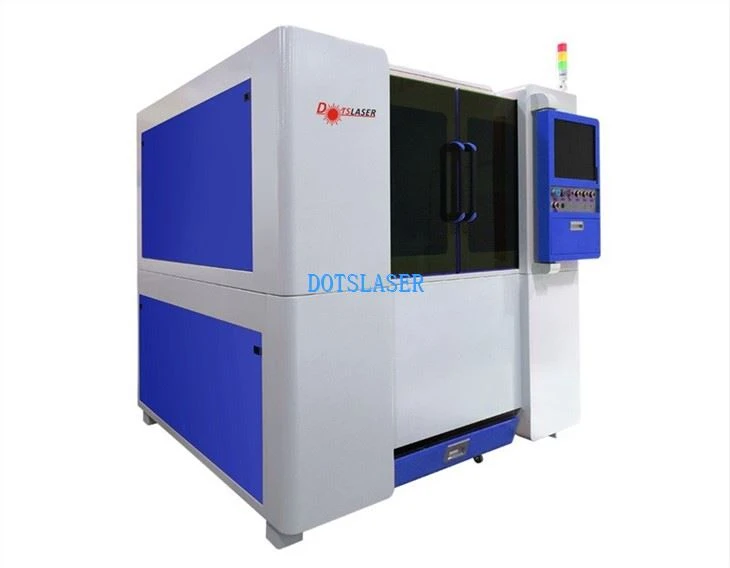

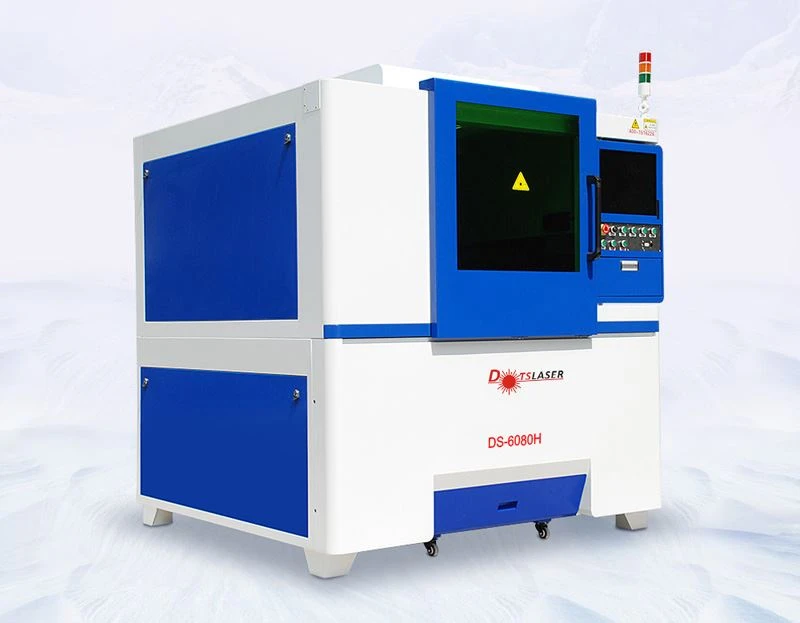

PCB platasini lazer bilan kesish
Maksimal kesish 6 mm mis va alyuminiy substrat.
Kesish maydoni ixtiyoriy.
Kesish materiallari keng, jumladan guruch, mis, alyuminiy, zanglamaydigan po'lat, PCB taxtasi va boshqalar.
Lazer quvvati: 1000W-3000Vt
PCB platasini lazer bilan kesish
Mahsulotlar tavsifi
PCB taxtasi lazerli kesish keng ko'lamli dasturlarga ega va mis, alyuminiy, zanglamaydigan po'lat, temir, pcb plitalari va magnit materiallar kabi ko'plab materiallarni qayta ishlashga qodir. Format hajmi ixtiyoriy va uzunligi foydalanuvchining qayta ishlash talablariga muvofiq sozlanishi mumkin. Kesish tezligi tez, effekt silliq va tekis, kesma mexanik stressga ega emas va burmalarni kesishsiz silliq va tekis bo'ladi.
Birinchidan, keling, aniq lazerli kesish tizimi orqali PCB platasini, elektron platani, mis va alyuminiy substrat kartasini qanday kesish kerakligini ko'rib chiqaylik.
Xususiyatlari va ishlashi
★ Marmar asos.
★ To'liq yopiq portalli ikkita haydovchi tuzilishi.
★ Atrof-muhitni muhofaza qilish shamollatish tizimi.
★ Yuqori lazerli aks ettiruvchi tolali lazer generatori

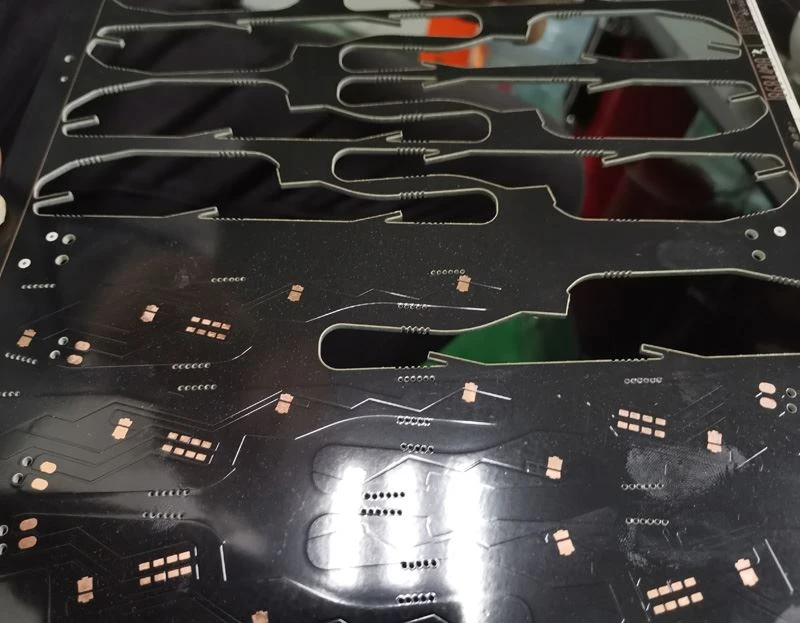

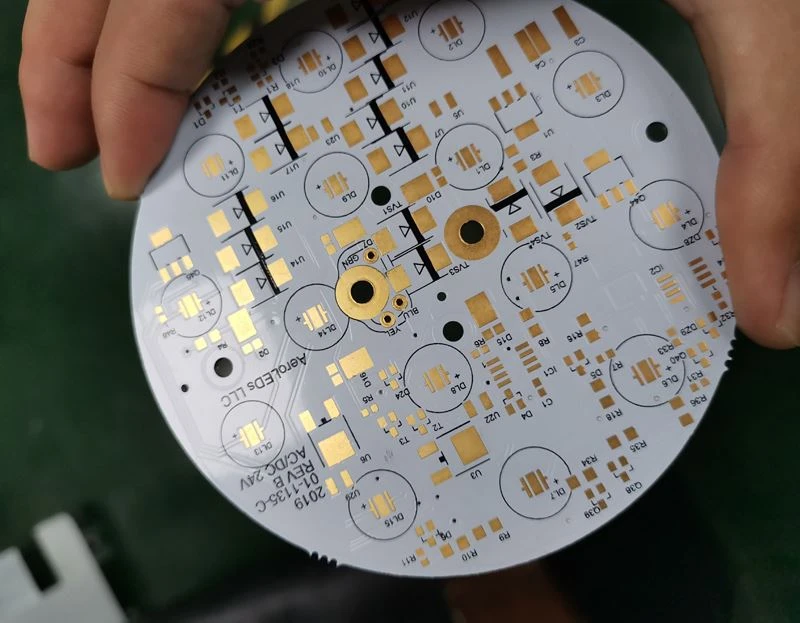

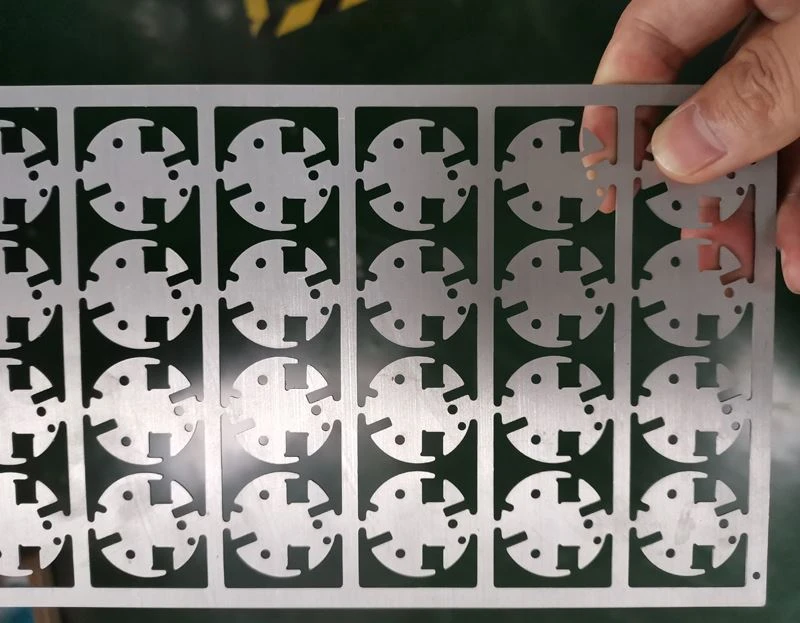

Kichik formatli mis va alyuminiy substratni kesish
★ 6 mm dan kam bo'lgan uzoq muddatli partiyaning barqaror kesish qalinligi, 6 mm mis va alyuminiy substratlarning kesish qalinligini cheklash;
★ Formatning o'lchami ixtiyoriy va uzunligi foydalanuvchining qayta ishlash talablariga muvofiq sozlanishi mumkin.
★ Qayta ishlashning keng assortimenti nafaqat mis, alyuminiy, balki zanglamaydigan po'lat, temir, PCB plitalari, turli xil qotishmalarni va boshqalarni qayta ishlashga qodir.
Texnik parametr
| Model | DS-60680H |
| Lazer kuchi | 1000W/1500W/2000W/QCW750W |
| Lazer to'lqin uzunligi | 1070±10nm |
| Kesish diapazoni | 600mm * 800mm (boshqa diapazon sozlanishi mumkin) |
| Chiqib ketish chizig'ining kengligi | 0.05~0.15 mm (materialga bog'liq) |
| Kesish qalinligi | 3 mm/6 mm dan kam yoki unga teng (alyuminiy, mis) |
| Kesish tezligi | 5000-20000mm/min(materialga bog'liq) |
| Kesish aniqligi | ±0,02 mm |
| Havo bosimini kesish | 1.2-2,8Mpa(Yuqori bosimli azot tavsiya etiladi) |
| Nominal quvvat sarfi | 10KVt/18KVt |
| Quvvatlantirish manbai | AC220V/60A, 380V/40A |
| Sovutish | Suvni sovutish |
| Ish muhiti | Tebranish manbai yo'q, yaxshi shamollatish, harorat 10 ~ 38 daraja |
| Hajmi | L1820mm*W1750mm*H1950mm |
| Og'irligi | 1800 kg |
PCB taxtasini kesish tizimining qisqacha tanishtirilishi

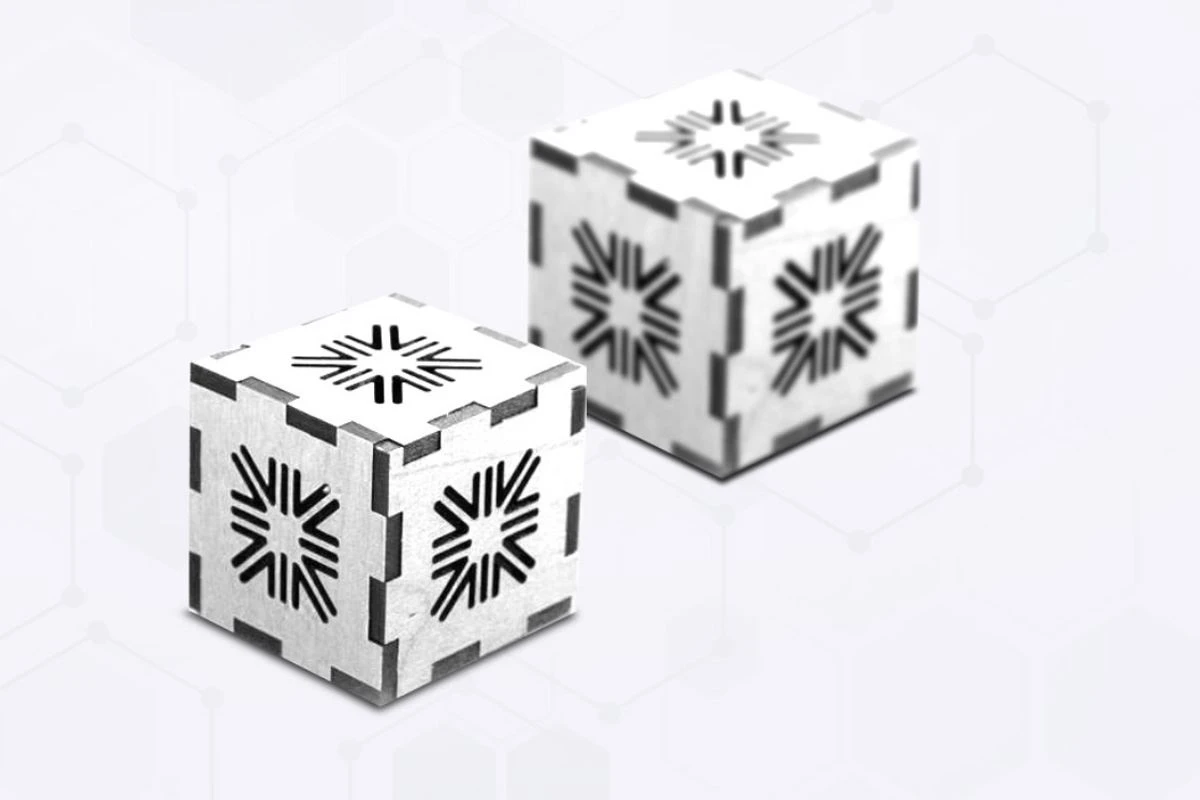

Tor kesish tikuvi, kichik plastinka deformatsiyasi
★ Lazerli kesish kichik issiqlik ta'sir zonasiga va kichik plastinka deformatsiyasiga ega
★ Kesish choki: {0}}.05~0,15mm
★ Lazer bilan kesish tezligi tez va kesish mexanik stressga ega emas.
★ Yuqori ishlov berish aniqligi, yaxshi takrorlanishi, material yuzasiga zarar yetkazilmasligi ★ Aniqlik: ±0.02mm

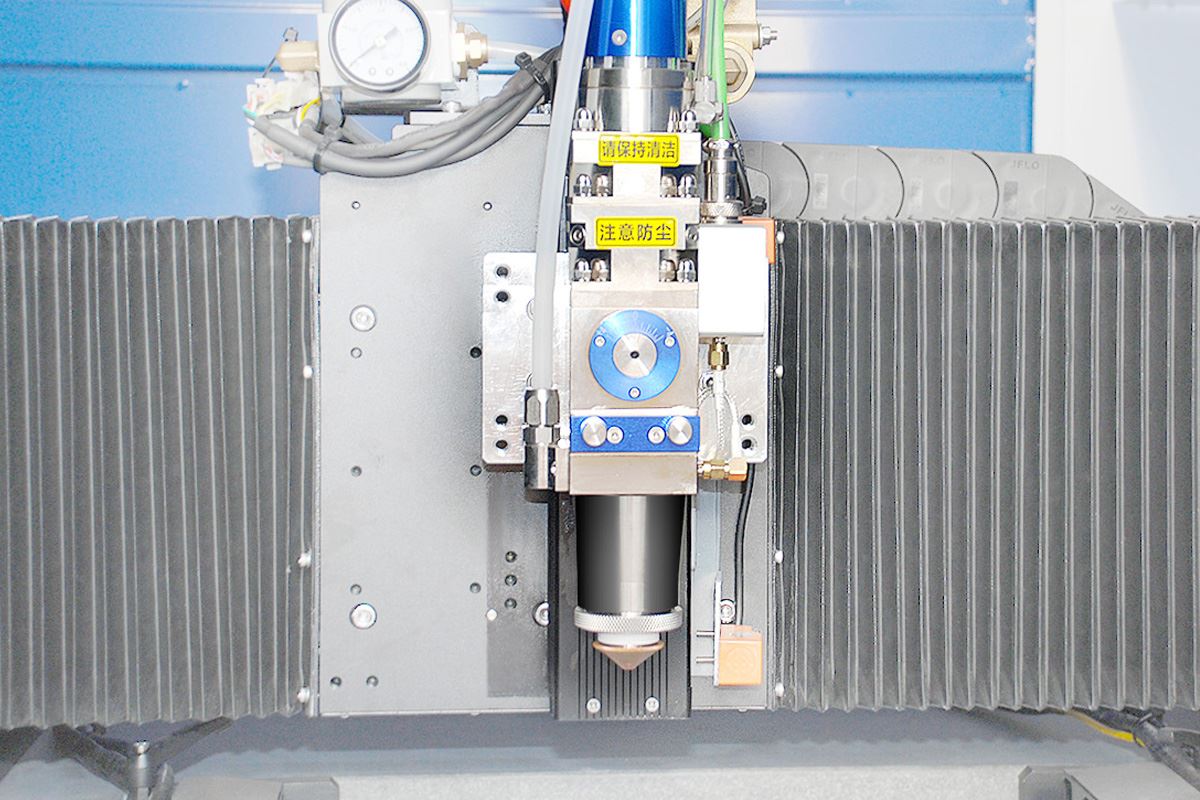

Kesish yo'li avtomatik ravishda optimallashtiriladi
★ DXF, GERBER kabi bir nechta fayl formatlari bilan mos keladi.
Faol himoya tizimi
To'qnashuvga qarshi himoya
★Kesish boshi va kesish yuzasi har doim xavfsiz masofada saqlanadi. Shu bilan birga, u to'qnashuv xavfini kamaytirish uchun sensorli to'xtash funksiyasiga ega.
Aqlli sayohat himoyasi
★ Harakatlanuvchi qismlarning ishlash diapazonini avtomatik ravishda aniqlang va anormallik mavjud bo'lganda, tizim nozik fikr-mulohazalarni beradi va uskunaning xavfsizligini ta'minlab, darhol to'xtatishga buyruq beradi.
Smart signal tizimi.
★Uskunani o'z-o'zini tekshirish, asosiy interfeysda g'ayritabiiy signalni ko'rsatish, yashirin xavflarni kamaytirish va uskunaning anormalliklarini tekshirish samaradorligini oshirish.

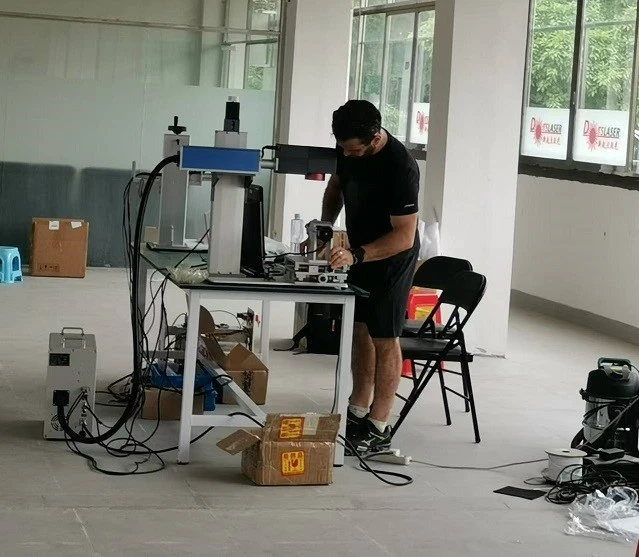

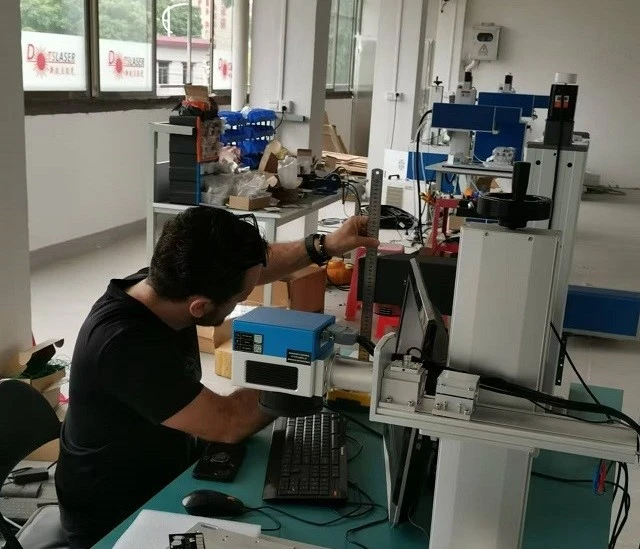

Xaridor DOTSLASER zavodiga keladi
Yuk tashish va paket
